The Vinyl

818,18

Resumen

Libere sus discos con The Vinyl


En la reproducción de los discos de vinilo son muchos los elementos que  intervienen para lograr extraer toda esa información que sólo el vinilo sabe darnos. El amante del vinilo es consciente de lo costoso que es dar con la combinación adecuada de tocadiscos, brazo, cápsula, cableado, alfombrilla, peso para sujetar los discos, y que todo esté finamente ajustado: la fuerza de seguimiento, de antipatinaje, la perfecta alineación de la cápsula, etc.

Este gran trabajo e inversión que supone disponer todo para extraer lo máximo de las grabaciones, lamentablemente, en muchas ocasiones se ve desperdiciado por un previo de phono poco competente. Es muy difícil, por no decir imposible, que un previo de phono de los que vienen habitualmente en los amplificadores, e incluso en los preamplificadores de muy alto nivel, sea lo suficientemente capaz de no convertirse en el eslabón más débil de la cadena que va del surco del disco a los altavoces. Y, obviamente, el  hecho de tener un previo de phono dedicado, no garantiza que vaya a ser suficiente, puesto que los niveles más elementales sólo sirven como una solución de último recurso para los amplificadores que no disponen de entrada de phono, nunca para tener una instalación muy competente.

The Vinyl es un previo de phono de gran calidad, con capacidad para cápsulas de bobina móvil (MC) y de imán móvil (MM), así como de imán móvil de bajo nivel de salida, basado en un diseño de componentes discretos y con posibilidad de ajustes avanzados.

The Vinyl viene a hacer que el previo de phono deje de ser el eslabón más débil.

Detalles

Diseño de componentes discretos

The Vinyl está basado en el amplificador de QHW Audio AE2270 que ya presentamos con The Box. Es un amplificador de pequeña señal totalmente discreto con gran capacidad de corriente de salida y muy baja distorsión.

The Vinyl emplea dos unidades de AE2270 por canal: una para la etapa de amplificación bajo la curva RIAA y otra para una etapa de ganancia adicional de salida que viene a aportar beneficios similares a los que aportaría una unidad de The Box. La amplificación RIAA que se realiza es, por tanto, completamente discreta y, como no podemos concebir de otra manera, aunque hay otras opiniones al respecto, mediante una red activa.

La etapa de entrada MC, para cápsulas de bobina móvil, combina un frontal discreto, con transistores BJT (Bipolar Junction  Transistor), puesto que son los que menor ruido ofrecen con una impedancia de fuente baja, con electrónica integrada, también bipolar, de modo que se puede conseguir una etapa MC de bajo ruido y baja distorsión sin comprometer altamente el costo y ofrecer un producto asequible.

Impedancia y ganancia ajustable para cápsulas MC

La impedancia que se presenta a una cápsula MC por parte del previo de phono, también llamada carga, es de vital importancia para una adecuada respuesta en frecuencia. En teoría, la impedancia de entrada ideal ha de ser igual a la impedancia de la bobina de la cápsula, aunque, en la práctica, las cosas dependen más de los gustos personales. The Vinyl permite elegir entre seis valores de impedancia que permitirán adaptarse a la gran mayoría (si no la totalidad) de cápsulas del mercado. Incluso cuenta con una posición de alta impedancia específicamente pensada para cápsulas MM de bajo nivel, las cuales, necesitando la ganancia de un previo MC, necesitan una carga alta y suponen  un problema con muchos previos MC.

The Vinyl también cuenta con dos valores de ganancia (64 dB y 71 dB) para ser compatible incluso con aquellas cápsulas de salida extremadamente baja.

Capacitancia ajustable para cápsulas MM

Así como ocurría con las cápsulas MC, con las MM la capacitancia de entrada, también llamada carga en este caso, es fundamental para la respuesta en frecuencia. The Vinyl permite combinar cinco valores básicos, que se van sumando, de capacitancia para encontrar aquel que mejor se adapte a las necesidades y al gusto personal.

Especificaciones

Ganancia nominal a 1 KHz:
MM: 44 dB
MC bajo: 64 dB
MC alto: 71 dB
Máximo nivel de salida: 10 V RMS o más.
Impedancia de entrada MM: 47 KOhm
Impedancia de entrada MC: ajustable de 47 Ohmios o menos a 32 KOhm
Capacitancia de entrada MM: ajustable de 47 pF a 617 pF.
Capacitancia de entrada MC: 150 pF.
Distorsión armónica total a 1 KHz, 2 V RMS de salida, 10 KOhm de carga (20 HZ – 20 KHz banda):
MM: 0,004 % o menos.
MC bajo:  0,007 % o menos con 47 ohmios de impedancia de entrada.
Desviación RIAA 20 Hz – 20 KHz: menos de ± 0,1 dB.
Relación señal/ruido:
MM: 96 dB o mejor (entrada cortada, referida a la salida máxima).
MC bajo: 89 dB o mejor (entrada cortada, referida a la salida máxima).
Diafonía (crosstalk): < -96 dB (a 1 KHz referida a 2 V RMS de salida en el otro canal).
Potencia: < 10 W
Tensión nominal de alimentación de la fuente: 100 V – 240 V 50 – 60 Hz.
Dimensiones máximas: 243 mm (L) x 218 mm (An) x 89 mm (Al) (incluyendo conectores y patas).
Peso: 2 kg

Tecnología

¿Qué tecnologías emplea?

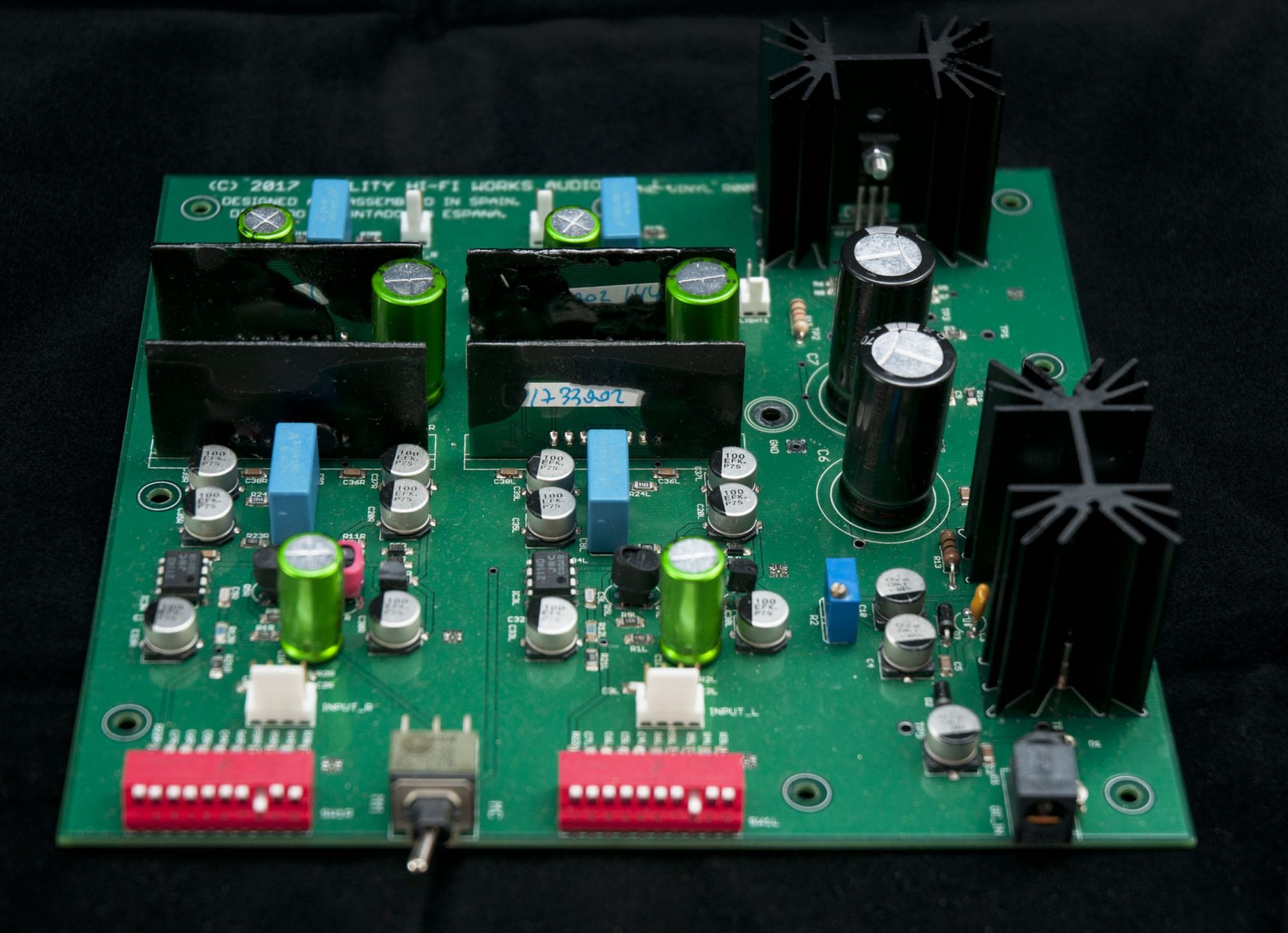

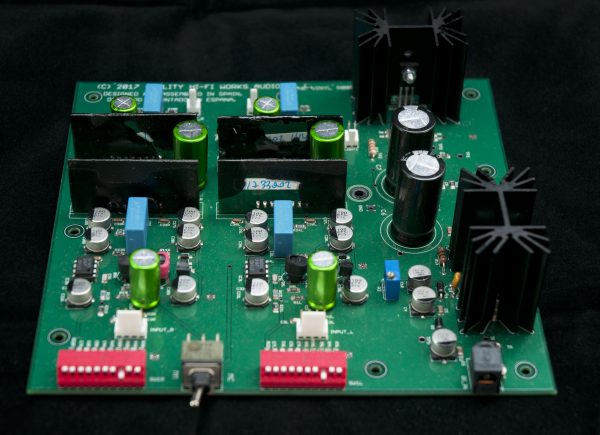

Para el diseño y construcción de The Vinyl se ha utilizado tecnología de montaje superficial SMT (Surface Mount Technology), allí donde es posible o recomendable, con la finalidad de obtener recorridos de la señal lo más cortos posible, que es una de las principales ventajas de esta tecnología aplicada al audio analógico.

Se utiliza una fuente de alimentación externa de corriente continua para mantener alejada, dentro de un chasis pequeño, la corriente alterna que suministra la alimentación de la circuitería de audio. La fuente de alimentación está sobredimensionada, pudiendo suministrar tres veces el consumo del aparato, asegurándonos que nunca limitará su dinámica. Para obtener una alimentación más silenciosa y de aún más baja impedancia, el propio The Vinyl cuenta con una etapa de regulación lineal y de filtrado, así como un sistema de tierra virtual, que provee una referencia de voltaje firme entre dos líneas de alimentación simétricas que permiten un considerable voltaje de salida (más de 10 V RMS), proporcionando un excelente rango dinámico que excede las necesidades de cualquier disco y cápsula.

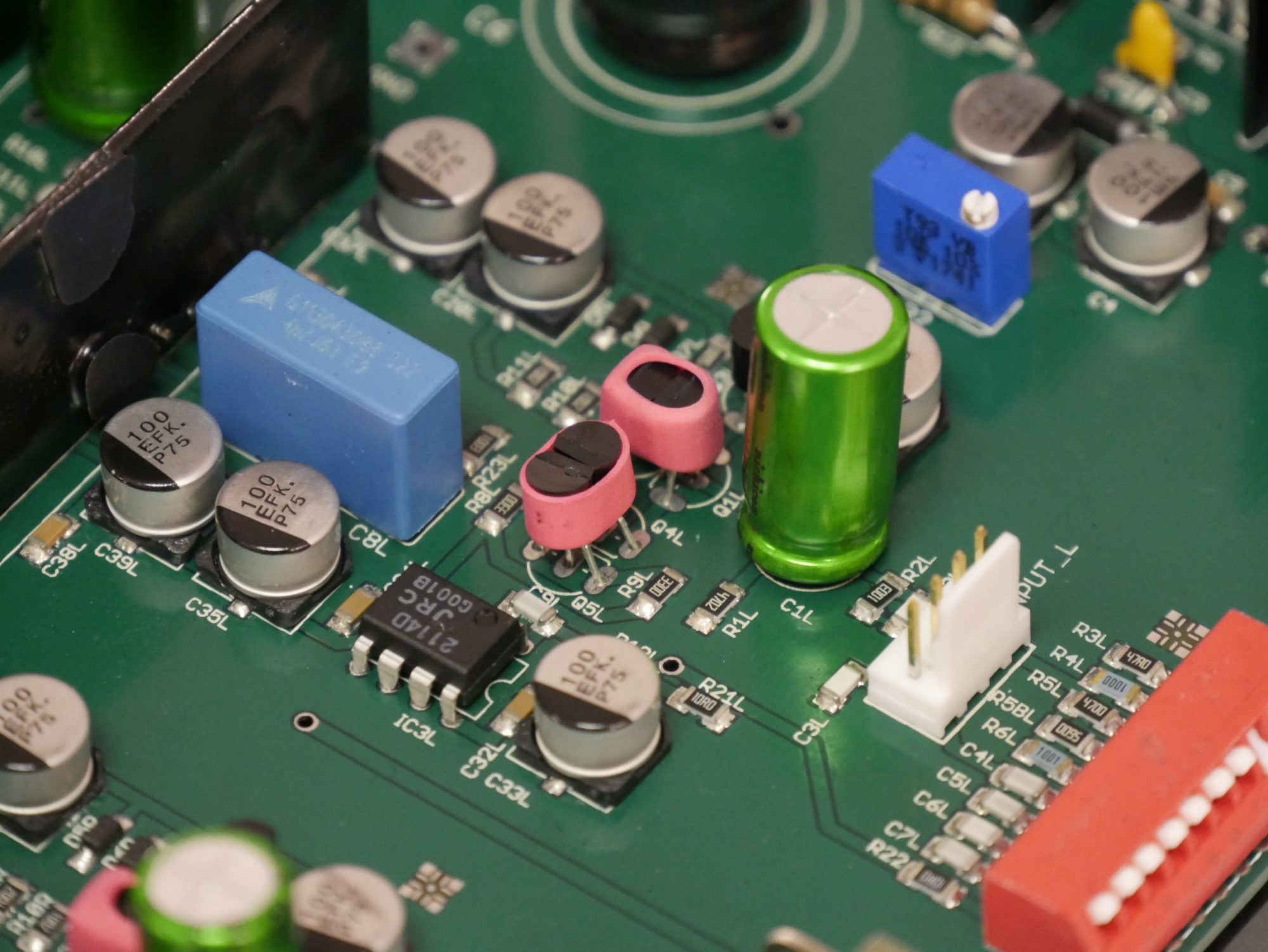

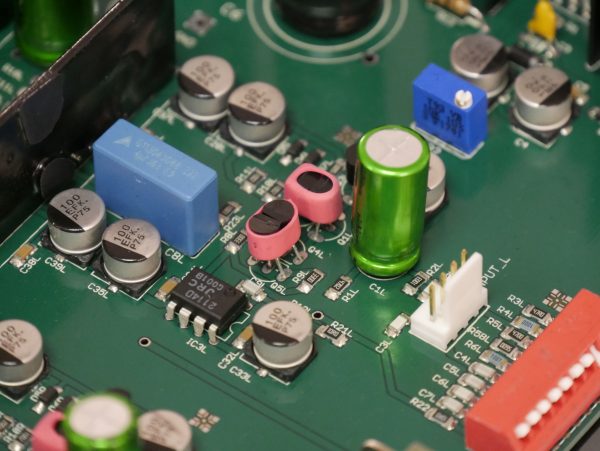

La elección de los componentes es siempre cuidadosa y racional. Se utilizan resistencias de película fina de 0,1 % de tolerancia para la red RIAA, así como condensadores NP0/C0G en todo el recorrido de la señal de audio, excepto donde, por su valor son necesarios los de poliéster, como en el acoplo entre etapas, o los electrolíticos específicamente diseñados para audio como los excelentes Nichicon MUSE.

Siempre utilizando componentes de primeras marcas como Nichicon, Kemet, Texas Instruments, Panasonic, Vishay, JRC, Grayhill, etc.

El chasis está realizado en cuatro piezas y cuenta con una base de gran peso y solidez para evitar, en un aparato de alta ganancia, los efectos microfónicos. Por supuesto, está conectado a tierra en un único punto para proporcionar una excelente protección contra la radiación electromagnética. En este aspecto, también se diseña la PCB con grandes planos de masa.

The Vinyl está fabricado a mano en España por QHW Audio.

Descargas

Manual de instrucciones de The Vinyl en PDF

Tarjeta de referencia rápida de ajuste de The Vinyl en PDF

Imágenes

Prensa

TNT – Audio UK. Diciembre 2018. Mark Wheeler.

Tanto el QHW The Vinyl como el Gold Note PH-10 son un gran paso frente a los productos de nivel de entrada y ninguno decepciona. Ambos han permanecido en el sistema de referencia para juzgar cartuchos y altavoces, sin reservas. […] QHW The Vinyl es un diseño altamente competente y bien ejecutado por debajo de 1k €.Leer completa en TNT – Audio (en inglés).

TNT – Audio NZ. Octubre 2018. Richard Varey.

[The Vinyl] cubrirá las necesidades de muchos amantes de la música, incluso para sesiones extensas de escucha, sin fatiga injustificada, con facilidad de uso, flexibilidad y un funcionamiento silencioso de calidad.  He disfrutado mi tiempo con este producto, incluso cuando se ha sentado tranquilamente, sin pretensiones, sólo haciendo su trabajo realmente bien. Por supuesto, los discos buenos suenan bien incluso algunos que puse a regañadientes, distaban de ser decepcionantes. Un fuerte candidato para una seria lista de finalistas.”  Leer completa en TNT – Audio (en inglés).
